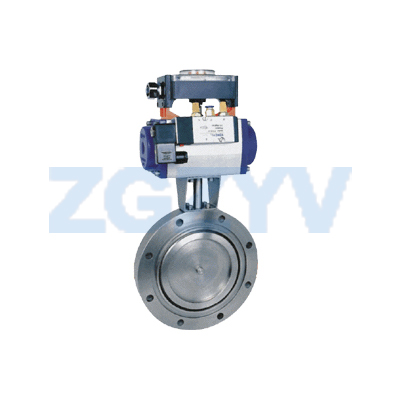

■Tipo GIQ – válvula de mariposa neumática de alto vacío



■La válvula de mariposa neumática de alto vacío tipo GIQ cambia la dirección del recorrido del aire a través de una válvula de inversión electromagnética y controla el cilindro de ejecución para impulsar la apertura y el cierre de la válvula de mariposa. Se utiliza para conectar o cortar el flujo de aire en la tubería de vacío. Los medios aplicables son aire puro y gases no corrosivos. Se encuentran disponibles un dispositivo de señal de retroalimentación y un posicionador de válvula eléctrica opcionales.



■Principal rendimiento técnico

Ámbito de aplicación: 105～1,3×10-4Pa

Tasa de fuga de la válvula ≤1,3×10-4Pa.L/S.

Temperatura aplicable -25～+80℃ (caucho de nitrilo)

-30～+150℃(caucho fluorado)

Presión de la fuente de aire 0,4 ~ 0,6 MPa

Dirección de instalación: cualquiera



■Materiales de las piezas principales



■ Cuerpo de válvula, tapa de válvula, vástago de válvula: acero al carbono o acero inoxidable

Juntas: caucho nitrilo, caucho flúor.



■ Dimensiones de contorno y conexión (mm) (JB919)
